電接點壓力式指示溫度計
產品編號：9210-230
產品型號：WTZ-280
更新時間：2013.06.10
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：

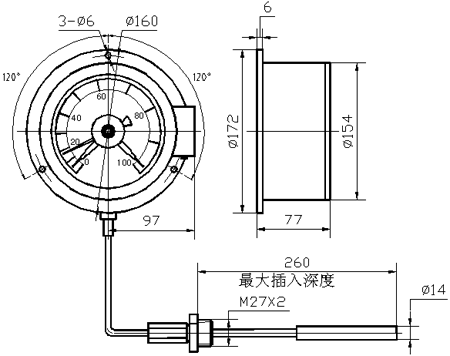

測量范圍 WTZ-280 WTQ-280 20~60;0~100;20~120;60~160;40~60;0~50;0~120; 0~200；0~250;0~300;0~400;0~500;0~600 溫包插入深度 150~280（尾長12M）200~300（尾長＞12M） 溫包材料 Φ8,Φ10, Φ13,Φ14銅管，Φ8,Φ10, Φ13,Φ14不銹鋼管 毛細管材料 銅質毛細管 包塑毛細管 不銹鋼毛細管 安裝方式 WTZ-280 M27*2可動外螺紋 材料銅，鐵，不銹鋼 WTQ-280 M33*2可動外螺紋 尾長 1M~20M＞20M特殊加工 技術參數 精度等級1.5/2.5 觸頭容量：220V/1A（無感負載10VA） 安裝孔尺寸 4″-Φ118mm 6″-Φ158mm
一、產品概述：
WTZ-280系列電接點壓力式指示溫度計使用于測量對銅及銅合金不去腐蝕作用的液體、氣體和蒸汽的溫度，并能在工作溫度達到或超過給定值時發出信號，該溫度計也可以用來作溫度調節系統內的電路接觸開關。防腐型才用全不銹鋼材料，適用于中性腐蝕、液體和氣體。
二、測量原理：
WTZ-280系列電接點壓力式指示溫度計的原理是基于密閉測溫系統內蒸發液體的飽和蒸氣壓力和溫度之間的變化關系，而進行溫度測量的。當溫包感受到溫度變化時，密閉系統內飽和蒸氣產生相應的壓力，引起彈性元件曲率的變化，使其自由端產生位移，再由齒輪放大機構把位移變?yōu)橹甘局怠?
三、用途及特點：
WTZ-280系列電接點壓力式指示溫度計適用于生產過程中較遠距離的非腐蝕性液體或氣體的測量，電接點型壓力式溫度計能在工作溫度達到和超過給定值時發出電訊號。廣泛應用于機械、輕紡、化工、制藥、食品行業對生產過程中的溫度測量和控制。防腐型電接點壓力式溫度計采用全不銹鋼材料，適用于中性腐蝕液體和氣體。
四、技術參數：
1、時間常數： 15S （蒸汽型） 30S（氣體型）
2、接點容量：10VA（無感） ***高工作電壓：交流220V,接點為上、下限。
3、工作環境溫度：- 10~+55 攝氏度
4、指示準確度：1.5（測量范圍部分的要求）

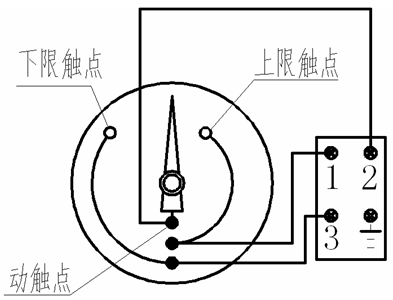

五、外接線路參考：
WTZ-280型系列上下限電裝置的接點容量為10VA無感，所以每個用戶都要解決接點功率放大問題，為了方便用戶，我們將具有抗振和滅弧效果的功放線路推薦如下
線路提示：該功放線路中的下限接點只要接觸一次，線圈回路便進入自鎖狀態，也只有當上限接點動作一次，下限回路才退出自鎖，從而實現保護電觸頭的要求。
六、測量范圍：
七、設計選用及訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。
