不銹鋼渦街流量計
產品編號：132310-332
產品型號：ZW-LUGB
更新時間：2016.12.06
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品概述：
ZW-LUGB系列不銹鋼渦街流量計是利用流體振動原理而開發的一種新型流量計，采用全不銹鋼材質。配合隔離、屏蔽、濾波等措施，克服了******產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單******量信號；復合型可同時實現溫度、壓力、流量的測量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內準確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
二、計量原理：
ZW-LUGB系列不銹鋼渦街流量計在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦，這種旋渦列被稱為卡門渦街?？ㄩT渦街的釋放頻率與流體速度及柱狀物的寬度有關，可用下式表示：
f＝St·v/d式中：f－卡門渦街的釋放頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數。在曲數的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
渦街流量傳感器得旋渦釋放頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力通過在它內部地壓電元件來檢出地。
三、廣泛應用：
ZW-LUGB系列不銹鋼渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
四、主要特點：
1、可測量蒸汽、氣體、液體的體積流量和質量流量。
2、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
3、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
4、壓力損失小，量程范圍寬，范圍度達10－40倍。
5、無機械運動部件，長期穩定，結構簡單便于安裝和維護。
6、可測介質溫度達+350℃（+450℃）。
五、技術參數：
測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
測量可能范圍：雷諾數為5×103～7×106
正常測量范圍：雷諾數為2×104～7×106
測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
被測流體溫度：-40℃～+300℃
被測流體溫度：1.6、4、25MPa
準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
重復性：指示值的0.2%；
表體材料：ICr18Ni9Ti；
壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s） 環境溫度：-20℃～+55℃（特殊要求定貨說明）
環境濕度：≤90%RH
大氣壓力：86-106KPa
外供電源：3.6～224VDC
內供電源：3～4.5VVDDC
工作電源：80/A
工作電壓：2.7～3.6v
工作頻率：0.1～3000H
信號遠傳距離：100mm
信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

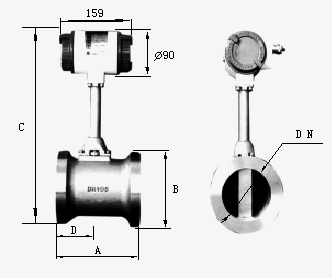

六、外形尺寸：
|
DN |
A |
B |
C |
D |
|
15 |
90 |
Φ57 |
383 |
45 |
|
20 |
100 |
Φ57 |
388 |
50 |
|
25 |
100 |
Φ57 |
394 |
50 |
|
32 |
100 |
Φ65 |
396 |
50 |
|
40 |
100 |
Φ75 |
401 |
50 |
|
50 |
110 |
Φ87 |
407 |
55 |
|
65 |
110 |
Φ109 |
418 |
55 |
|
80 |
110 |
Φ120 |
423 |
55 |
|
100 |
120 |
Φ149 |
447 |
60 |
|
125 |
125 |
Φ175 |
474 |
65 |
|
150 |
145 |
Φ203 |
501 |
75 |
|
200 |
170 |
Φ259 |
556 |
100 |
|
250 |
190 |
Φ312 |
608 |
120 |
|
300 |
210 |
Φ363 |
660 |
140 |
|
350 |
230 |
Φ409 |
709 |
160 |
|
400 |
250 |
Φ460 |
756 |
180 |
|
450 |
275 |
Φ520 |
814 |
205 |
|
500 |
290 |
Φ575 |
869 |
225 |

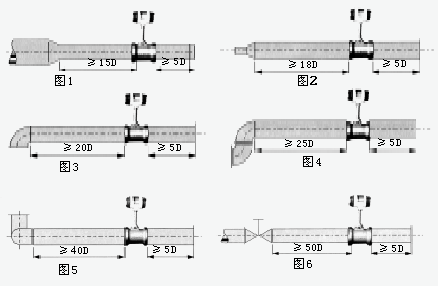

七、對直管段的要求：
為了確保儀表正常、準確運行，傳感器安裝點的上下游須***有一定的直管道，以調整流場，如圖所示。
圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若須***安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
八、對管道的要求：
1、上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
2、配管應與傳感器同心，同軸度應小于0.05DN。
3、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

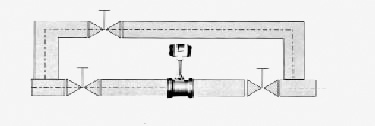

4、如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。
九、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，須***采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
十、選型要點：
1、流量計的選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。
2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。
3、在爆炸危險場所，應選用防爆型流量計。
4、渦街流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
十一、安裝條件：
1、傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
2、傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
3、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
4、傳感器感應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
5、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
6、傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。
7、直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
十二、現場需求：
1、低維護量-市場上大多數的渦街流量計是采用取壓孔或插入式檢測元件感應漩渦，一旦介質中雜質嵌入取壓孔或感應元件與表體間的縫隙，則造成信號變?nèi)趸虿环€(wěn)定。良好的設計應該是沒有容易堵塞的部分，從而降低維護量。
2、感應元件在線更換-某些廠家的感應元件與渦街發生體合二為一，看似簡單的設計卻給實際使用帶來不便。因?yàn)橐坏└袘?yīng)部分失效，則需要將管道內介質排空泄壓后更換部件，影響生產。完善的設計應該是將二者分開，這樣就可以單獨更換感應部分，而無需將介質排空。
3、渦街流量計容易受到振動的干擾，設計精良的渦街流量計可以通過硬件和數字信號處理將干擾排除，從而得到穩定的信號。
4、渦街流量計安裝的一個麻煩事前后需要很長的直管段，有些廠家可以提供在流量計內部縮徑的設計，大大降低了用戶專門維渦街流量計配備直管段的需求。
十三、調試使用期間需要注意的問題：
1、流量計現場安裝、維護須***遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質***高壓力的1.5倍）。選型應在規定的流量范圍內，防止超速運行，以獲得理想的準確度和保證正常使用壽命。（由于試壓、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。
十四、標況流量范圍簡表：?jiǎn)挝唬╩3/h）
|
流量 |
液體流量范圍 |
氣體流量范圍 |
飽和蒸汽流量范圍 | |||
|
口徑 |
***小流量 |
***大流量 |
***小流量 |
***大流量 |
***小流量 |
***大流量 |
|
DN25 |
0.9 |
14 |
8.3 |
110 |
13 |
1500 |
|
DN40 |
2.5 |
35 |
26 |
300 |
25 |
4400 |
|
DN50 |
3.3 |
55 |
36 |
480 |
40 |
6800 |
|
DN80 |
8 |
150 |
90 |
1300 |
100 |
19000 |
|
DN100 |
14 |
240 |
140 |
2000 |
160 |
29000 |
|
DN150 |
38 |
450 |
290 |
4100 |
350 |
66000 |
|
DN200 |
70 |
850 |
620 |
7500 |
620 |
118000 |
|
DN250 |
130 |
1300 |
700 |
12500 |
970 |
185000 |
|
DN300 |
180 |
2000 |
920 |
16500 |
1400 |
267000 |
十五、選型表：
|
代號 |
通徑 |
流量范圍㎡/h（中偉測控） | ||||||
|
ZW-LUGB25 |
DN25 |
1~10（液體） |
25~60（氣體） |
蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計 | ||||
|
ZW-LUGB32 |
DN32 |
1.5~18（液體） |
15~150（氣體） | |||||
|
ZW-LUGB40 |
DN40 |
2.2~27（液體） |
22.6~150（氣體） | |||||
|
ZW-LUGB50 |
DN50 |
4~55（液體） |
35~350（氣體） | |||||
|
ZW-LUGB80 |
DN80 |
9~135（液體） |
90~900（氣體） | |||||
|
ZW-LUGB100 |
DN100 |
14~200（液體） |
140~1400（氣體） | |||||
|
ZW-LUGB150 |
DN150 |
32~480（液體） |
300~3000（氣體） | |||||
|
ZW-LUGB200 |
DN200 |
56~800（液體） |
550~5500（氣體） | |||||
|
|
代號 |
功能1 | ||||||
|
N |
無溫壓補償 | |||||||
|
Y |
有溫壓補償 | |||||||
|
|
代號 |
輸出型號 | ||||||
|
F1 |
4-20mA輸出（二線制） | |||||||
|
F2 |
4-20mA輸出（三線制） | |||||||
|
F3 |
RS485通訊接口 | |||||||
|
|
代號 |
被測介質 | ||||||
|
J1 |
液體 | |||||||
|
J2 |
氣體 | |||||||
|
J3 |
蒸汽 | |||||||
|
|
代號 |
連接方式 | ||||||
|
L1 |
法蘭卡裝式 | |||||||
|
L2 |
法蘭連接式 | |||||||
|
|
代號 |
功能2 | ||||||
|
E1 |
1.0級 | |||||||
|
E2 |
1.5級 | |||||||
|
T1 |
常溫 | |||||||
|
T2 |
高溫 | |||||||
|
T3 |
蒸汽 | |||||||
|
P1 |
1.6MPa | |||||||
|
P2 |
2.5MPa | |||||||
|
P3 |
4.0MPa | |||||||
|
W1 |
內部3.6V供電 | |||||||
|
W2 |
DC24V供電 | |||||||
|
N1 |
不銹鋼 | |||||||
|
N2 |
碳鋼 | |||||||
十六、設計選用及訂貨須知：
1、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。
2、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
售后服務承諾：
1、我公司所售渦街流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
