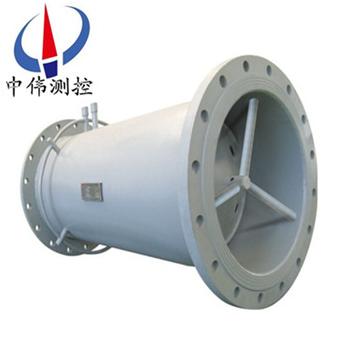

V錐流量計

•
•

V錐流量計是一種新型的差壓式流量計,它的開發成功是差壓式流量測量的質的飛躍。它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節

一、產品概述：
ZW-LGV系列V錐流量計利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，該流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。

而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。由V錐傳感器和差壓變送器、智能流量積算儀組合而成的V錐型流量計，可準確測量寬雷諾數(8×103≤Re≤5×107)范圍內各種介質的流量?，F(xiàn)在V型錐實現******標準化，然而卻是******流量測量界研究的熱點。相信不久的將來隨著深入的研究，理論及實驗數據的完善，它將和標準孔板，標準噴嘴、經典文丘里流量計一樣成為標準節流裝置中的一員。
二、工作原理：
ZW-LGV系列V錐流量計包括一個在測量管中同軸安裝的尖圓錐體和相應的取壓口，該測量管是經過精密加工的，在尖圓錐體的兩端產生差壓，該差壓的高壓（正壓）是在上游流體收縮前管壁口處測量的靜壓力，而低壓（負壓）則取自圓錐體朝向下流端面錐體中心軸線孔處壓力。
該圓錐體的*朝向來流，圓錐體與其尾面之間是一個尖銳的銳角，此交合面的邊緣使流體在進入下游低壓區之前有一個平滑的過度區。
由于流體不是被迫收縮到管道中心軸線附近，并且不是一個阻擋物，令流體改變流動方向，而是利用這種結構新穎的V錐式節流裝置實現了對流體的逐漸朝向管內邊 壁的收縮，使V形錐流量計具有一系列獨特的優點。其低壓側產生高頻低幅的小渦流，因而差壓變送器被測的差壓是低噪聲信號，可使差壓變送器測得很高的分辨 率，從而使V錐獲得很寬的量程比和很好的重復性。
流量傳感器產生的差壓值的平方根與流量成正比關系：
Qv=（c.ε）/（1－β4 ）0.5.（π/4）.d2.0.5
其中：Qv：流體體積流量
C： 流出系數；
ε：流體可膨脹系數；
β：節流比；
d：節流件直徑；
ΔΡ：差壓值；
ρ1：流體工況密度。
三、應用、條件及維護：
介 質：煤氣、天然氣（包括含濕度5%以下）、各種碳?xì)浠衔铮òê瑵竦腍C氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。
條 件：從深冷到超臨界狀態，高溫達700℃，壓力達40Mpa。
計 算：每一個錐形都根據流體的性質、壓力和溫度用專門的軟件進行計算。用戶可根據自己的應用條件（所測介質的組份、溫度、壓力、管徑、大流量、常用流量、小流量、準許壓力損失）選擇β值。
維 護：錐形流量計免維護，不需要定期維護和檢定。
四、主要特點：
1、準確度可達到可以達到0．5％。
2、量程比典型值為15：l，至少可有10：1的量程比，遠優于孔板、噴嘴等傳統流量計。
3、重復性優于±0．1％。
4、安裝時所要求直管段很短，上游要求0至3D，下游要求0至1D；不需要在V錐的上游安裝流動調整器。大大的節約了固定工況下的費用和安裝空間。
5、流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物，非常適用于對臟污流體的流量測量，如焦?fàn)t煤氣、濕氣體等。
6.專用特殊設計的內錐體可以減弱被測壓力(差壓)場中脈動(振蕩)的幅值，從而減小差壓信號中的噪聲。可測量更小流量，使量程比拓寬。
7、無可動部件，可靠性高，，不易產生卡死。
8、當流體流經具有特殊廓形的內錐體時，會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣，從而減少它被磨損的可能性，從而保證其性能的穩定。
9、壓損小，能量損失小，耐臟污。適用于低靜壓流體流量測量的使用場合，如煙道氣。
10、安裝方便，是進行技術改造的理想流量計。
11、免維護或維護的工作量很小，具有流動調整和對流體的混合作用。
五、技術參數：
1、公稱通經：50mm≤DN≤1800 mm；
2、公稱壓力：PN≤40Mpa；
3、雷諾數范圍：8×103≤Red≤107；
4、精度等級：0.5級，1.0級；
5、重復性：≤0.1％；
6、前直管段：1～3D，后直管段：3～5D；
7、壓損小：僅為孔板的1/2～1/3；
8、錐體后緣產生旋渦小，負壓側輸出穩定，波動小穩定性好；
9、量程比寬：流量范圍可達： 1：15。
法蘭型：
1、連接方式：法蘭（平焊和對焊）；
2、口徑：DN15～DN2000；
3、取壓方式：承插焊,法蘭,螺紋；
4、壓力：0～40MPa；
5、溫度：-40～850℃；
6、材質：304不銹鋼、316L不銹鋼、20#碳鋼（詳見選型表）；
7、應用：液體,氣體,蒸汽；
8、適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。
直接焊接型 ：
1、連接方式：直接焊接到工藝管線；
2、口徑：DN15～DN2000；
3、取壓方式：承插焊,法蘭,螺紋；
4、壓力：0～40MPa；
5、溫度：-40～850℃；
6、材質：304不銹鋼、316L不銹鋼、20#碳鋼；

7、應用：輸油管,輸氣管,蒸汽管網,高壓工藝管線。

六、技術優勢及缺陷：
ZW-LGV系列V錐流量計由于V錐體的獨特廓形以及它在管道中心軸線的位置使V錐節流裝置具有漸縮漸擴的邊壁收縮、低的信號背景噪聲、zui小的磨損(自保護)、流動調整(自整流)、自清掃、自混合等獨特功能和有效地與流體速度分布的高速中心區相互作用，使它能以一種獨特的方式測量流體的流量，其綜合效果是使它具有優良的技術特性。
由于V錐的結構特點，它本身也存在難以避免的缺陷：
1、要求V錐具有優于0．5％的準確度時，對每一臺流量計都要求在盡可能接近使用條件的校準裝置上對它進行實流校準，即標定它的流出系數C。
2、V錐尚未達到標準化的程度。
3、由于結構原因，無法用一臺V錐適應雙向流的流量測量要求。
4、對于低雷諾數(Re<8000)的情況，無法保證線性度和重復性的要求。
5、因為需要前端引壓，體積龐大，初裝費較高，限制了V錐的市場應用前景。
七、V錐傳感器和差壓變送器組成的V錐型流量計：
依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：
1、V錐傳感器只提供差壓信號的檢測部分（V錐體及測量管道），不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。
2、流量計由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。
3、一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。

八、功能分析：
1、節流功能一形成流體獨特的逐漸的局部收縮，壓損較小。
錐形節流元件一一錐體，使流體軸對稱地朝向管內壁，逐漸收縮，即形成逐漸的環狀收縮．在流通面積收縮的同時流體也被逐漸加速。由于尖圓錐體在管道中心軸線上。使它能更有效地作用于速度分布的高速中心區，而沿錐體外廓與管內壁之間的環隙是無阻擋的。因此它的節流作用要比孔板小些，流通能力要比孔板大些。
流出系數C的典型值：錐形流量計為O．80，孔板為O．60。
由于實現了逐漸收縮、逐漸擴散的邊壁節流方式，在相同的流量下，差壓值約為孔板差壓值的二分之一．由于差壓小，*壓力損失自然小。在合理設計時，*壓損約為孔板流量計*壓損的四分之一(或更小)，所以能耗小。
如按照己知的各種節流式差壓流量計的壓損公式進行核算。發現v錐的壓損比孔板的壓損低，比噴嘴的壓損略高。在相同的流量下，錐形流量計的*壓損值小于孔板*壓損值的二分之一。另外，還應該從背景噪聲方面來理解錐形流量計的壓損較?。涸阱F體的下游會形成一個高速，高紊流和含有小旋渦的低壓區。這些小旋渦在取壓孔處會形成高頻低幅的壓力脈動信號，此低幅的壓力脈動信號會形成差壓輸出信號中的低噪聲的背景噪聲。由于差壓輸出信號中的背景噪聲很小，較低的差壓值也能有效地被檢測出來。而孔板流量計取壓孔處形成低頻高幅的壓力信號，不容易測量。所以，相對于孔板流量計來說，在設計v錐時，設計者可以選用較低的差壓上限值。由于差壓值小，*壓損值自然小。所以與孔板相比，耗能費會小得多。
2、錐體具有自動整流功能
V形尖圓錐體對流體的速度分布有自動調整作用。在一個無阻流件的管道中，速度分布呈中凸形狀。上游的管件會影響速度分布并使速度分布發生畸變．V形錐體的廓形使流體的流動分散，從而使速度分布更平坦．孔板屬中心收縮型、突然收縮，突然擴散式節流件，它只能進一步加強速度分布的中凸形狀。而錐體屬邊壁收縮型，漸縮漸擴式節流件，它能減弱速度分布的中凸形狀。實質上，V形尖圓錐體的作用如同它自身是一個流動調整器。它的相當強的流動調整功能已為lO多年來大量實驗測試所證實，更為zui新的按美石油學會、石油測量標準手冊(API MPMS 5.7)要求所進行的標準化公開測試所證實。
3、自保護功能
錐體的廓形確保沒有流體直接突然沖擊它的下游邊緣。流體是沿著錐形節流元件的外形輪廓逐漸向管道內壁收縮。流體流動的邊界層自動保護了決定等效直徑比B值的關鍵尺寸dv，使磨損減小，這樣可確保流量計的可靠性、可減少維護工作量并延長其檢定周期。孔板流量計中的流體是直接沖擊孔板，因而孔板的尺寸精度不容易保持穩定。
4、降噪功能
錐體的獨特廓形具有抑制差壓信號中噪聲的功能。錐體的獨特結構(在v形尖圓錐體與其下游尾隨的錐面之間是一個小銳角)使得流體在進入下游的低壓區前有一個平滑的過渡區。在錐體的下游會形成一個高速，高紊流和含有小旋渦的低壓區。這些小旋渦在取壓孔處會形成高頻低幅的壓力脈動信號，此低幅的壓力脈動信號會形成差壓輸出信號中的低噪聲的背景噪聲，。而其它節流式差壓流量計(如孔板)，在節流件的上，下游都有相當大的旋渦，因此這些大旋渦在其取壓孔處會形成低頻高幅的壓力脈動信號，此高幅的壓力脈動信號會形成差壓輸出信號中的高噪聲的背景噪聲。由亍錐體具有降噪功能，其差壓輸出信號中的背景噪聲很小，所以錐形流量計可以測出小差壓，可有效地測量小流量，從而使量程比拓寬。由于差壓輸出信號中的背景噪聲很小，所以設計錐形流量計時，容許選用低的差壓上限值。由于差壓小，壓損自然小，所以能耗小。
5、自清掃功能
流體流動路徑中無死角。只要連續使用它，在其內部不可能有積液／氣／固體顆粒物。流體中所夾帶的液滴、氣泡和固體顆粒物都會統統地被自動清掃到管道下游。而孔板流量計在孔板前端就容易產生死角和沉積。
6、自混合功能
錐體具有混合器的功能。當非均相的流體流經錐體時，非均相流體會自行混合而變成均相流體，并由V錐進行有效的流量測量。而孔板通過變化流通面積，僅僅是把流體加速，沒有混合作用．由于錐體的獨特廓形以及它在管道中心軸線的位置使v形內錐節流裝置具有漸縮漸擴的邊壁收縮、低的信號背景噪聲、zui小的磨損(自保護)、流動調整(自整流)、自清掃、自混合等獨特功能和有效地與流體速度分布的高速中心區相互作用．這使它能以一種獨特的方式測量流體的流量，具有優良的技術特性。
十、安裝場所：
即使在比較惡劣的條件下也能正常工作，但為了長期安全穩定的使用，在安裝時請注意一下幾點：
1、安裝場所沖擊與震動
出廠設計上是可以承受一定的沖擊與震動。但也應當盡量安裝在無震動或震動小的地方。
2、安裝場所環境溫度條件
請盡量避免將流量計安裝在環境溫度變化大的場所，如果安裝位置直接受到熱輻射或暴露在日嗮雨淋中，應采取防水、隔熱輻射和通風措施。
3、安裝場所環境空氣條件
應盡量避免在腐蝕性環境中，如果使用在腐蝕環境中，應有良好的通風并注意避免腐蝕性氣體或液體浸入儀表中。
十一、安裝要求：
導壓管用于傳輸過程壓力給變送器，如果導壓管內的液體中含有氣體或管內的氣體中有殘留物，就不能正確的進行壓力傳遞，測量就會產生誤差，因此，配裝導壓管時應注意一下幾點：
導壓管上引壓閥的安裝角度：
過程流體是氣體及蒸汽時，引壓閥的安裝位置應在工藝配管上方，過程流體是液體時引壓閥的安裝位置應在工藝配管下方。
1、過程流體是氣體，變送器位置應高于引壓閥，過程流體時液體及蒸汽時，變送器位置應低于引壓閥。
2、高低壓側的導壓管不能產生溫差。
3、測量蒸汽時應用冷凝器。

九、使用注意事項：
1、開箱檢查及型號規格的確認：
出場時是經過充分檢查后才投放市場，用戶在收到貨后請及時進行型號及規格的確認，并檢查外觀是否有損傷，型號及規格刻印在流量計外側的銘牌上，同時應確認收到貨物與包裝箱內裝箱單上所列的零部件是否齊全。
2、運輸及保管：
為了防止運輸及搬運途中損傷儀表，在工作現場安裝之前，請保持本產品出場時的包裝狀態。
在需要長時間儲存時，請注意一下幾點：
a、存放在不受沖擊及震動的地方。
b、避免受到風吹雨淋，存放環境須***放在常溫常濕（25℃；65％RH左右）
c、盡量保持在本產品出廠時的包裝狀態下進行存放。
d、使用過的產品保存時，請務必將儀表內的殘留物清洗干凈。

十一、選型編碼：

十二、設計訂貨須知事項：

用戶訂貨時請?zhí)峁┮韵聴l件以便幫助正確選擇流量計的規格和系數。

1、 管道尺寸：外徑×壁厚；

2、測量介質名稱：介質密度〔kg/m3〕；

3、設定的流量范圍：即流量計的量程上限值和下限值〔kg/h或m3/h〕；

5、工作壓力：（Mpa）；

6、工作溫度：（°C）；

7、如配我中偉公司智能流量積算儀請一齊提供：壓力變化范圍，或壓力變送器型號、量程；溫度變化范圍，或溫度變送器型號、量程。
